Yuksek Erisilebilir Sistemler
( High Availability )


 Gunumuzde internet'in is dunyasindaki onemi gercekten cok buyuktur. Artik herkes isini internetten goturmeye calismakta ve bunun en uygun yolunu aramaktadir. Sonuc olarak internetteki varliginiz buyuk bir onem kazanmaktadir ve bu varligin asla kesintiye ugramamasi gerekmektedir. Iste bu asamada CS (computer science)'in her zaman hayalini kurdugu fault-tolerant  sistemler buyuk onem kazanmaktadir. Internet uzerinde hizmet veren bir bankanin sistemlerini 1 dakika down olmasinin karsiligi 10.000$ 'la olculmektedir (Kaynak: www.openmagazine.net ). Ayrica 1995 te Oracle ve Datamation sirketleri tarafindan yapilan arastirmaya gore planli olmayan kesintiler yuzunden saat basina 85.000$ ile 300.000$ arasi para kaybi olmaktadir.

 Bir sistemin 7x24x365 ayakta durmasini saglamak icin gercekten cok buyuk paralar harcanmaktadir. Buyuk yazilim firmalari asla kesintiye ugramayan sistemleri gercellemek icin cok yogun calismakta buna uygun dosya sistemleri, yazilimlar ... yazmaktadir. Fakat bu yazilimlar genelde cok pahali olmaktadir. Ek olarak yuksek erisebilirlik icin cesitli donanimsal cozumde mevcuttur. Butun bunlara alternatif olarak acik kaynak kod dunyasinda bircok ucretsiz alternatif bulunmaktadir. Bunlar ucretli rakipleri kadar iyi performans vermektedir. Bazi ticari firmalar eskiden ucretli olarak sattigi HA (High Availability) yazilimlarini Linux uzerinde calisacak sekilde yeniden yazip ucretsiz dagitmaktadir ( Or: FailSafe http://oss.sgi.com/projects/failsafe ). Her ne kadar bu yazi Linux ana kaynak olarak yazilmis  ve ele alinan yazilim ( heartbeat http://linux-ha.org ) olsa da deneyimlerimin isiginda diger isletim sistemlerinde kullanilan HA yazilimlarindan da bahsedecegim. Bu isletim sistemlerine ornek olarak *BSD sistemler verilecektir.

Aksi belirtilmedigi takdirde bu kabil dokumanlarin haklari kendilerini yazan yazarlarda saklidir. Bu dokuman da, parca parca ya da tamamen herhangi bir sekilde, yazarinin izni dahilinde dagitilabilir.

Yazar, bu dokumani okuyanlarin ugrayacaklari herhangi bir zarardan oturu sorumluluk kabul etmez. Use at your own risk!

Burada kurulacak olan sistem iki Linux server, bunlar uzerinde calisan apache web server'i  ve HA'yi saglayacak olan heartbeat yazilimi olacaktir.

TODO:
1)Cesitli servislerin yuksek erisilebilirlikte nasil calisabileceginin  (Or: Squid, Mysql, Ipfilter ) anlatilmasi


Linux 2.0 kernel'i ile HA hizmetlerini sunabilecek kavramlara kavusmaya baslamistir. Bu surec 2.2 serisi ile devam etmistir ve 2.4 kernelinin  sundugu yuksek erisilebilirlikli  ozellikler sayesinde (GFS, CODA, NBD, DRBD, LVM ... ) ust seviye ulasmistir.

Yuksek erisilebilirlik deyince aklimiza iki durum gelmelidir:
1) O servisin calistigi IP'nin surekli up olmasi
2) Servisin surekli up olmasi

Su an her iki secenegide sunacak yazilimlar mevcuttur. Ornek vermek gerekirse IP'nin surekli erisebilir olmasini saglayacak protocoller mevcuttur. Her ne kadar bu protokoller yeni de olsa ( 1998'de RFC'sisi yayinlanmistir ) VRRP (Virtual Routing Redundancy Protocol ) yeterli olgunluga erismistir. Linux ve FreeBSD'de Vrrp protokulu acik kaynak kodlu olarak gerceklestirilmistir. Boyle bir sistemde mevcut iki makidan biri master digeri slave olacaktir. Bu her iki makinada da surekli olarak erisebilir olmasini istedigimiz servisler calismalidir. Cunku bu protokol sadece IP'nin erisilemez oldugunda calisacak sekilde yazilmistir.

Diger secenek ise en uygun olani yani hem servislerin erisilebilirliginin kontrol edildigi hem de IP'nin erisilebilirligin kontrol edildigi bir sistem olacaktir. Burada anlatilacak olan linux-ha heartbeat yazilimi da bu sekilde calismaktadir.

Linux-Ha ( http://www.linux-ha.org ) projesinin temellerini Linux-HA HOWTO atmistir. Bu HOWTO' da IT sektorunde bulunan diger buyuk sirketlerinin urunlerinde bulunan ozelikler ve HA icin ortaya konmus gerekli kavramlar aciklanmaktadir. Bu kavramlardan en onemlilerini bu yazida anlatacagim:


1)Master Node ve Slave Node: Adinda anlasilacagi uzere kurulacak iki makinadan biri master digeri slave olacaktir
2)IP Address Takeover : Master node'un gocemsi durumunda slave node'un bu IP'yi uzerine almasi.
3)Heartbeat : Master ve slave node arasinda surekli gonderilen ve servis ve sistemin UP oldugunun anlasilmasinda kullanilan UDP paketleri
4)MAC Address Takeover: IP adresini devralan slave node agdaki diger bilgisayarlarin bu IP'nin yeni sahibinin kendisi oldugunu aciklamasi icin aga "gratuitous ARP" gondermesi ve boylece agdaki diger bilgisayarlarin ve routerin bu IP icin gelen paketleri bu yeni MAC adresine yonlendirmesi. Daha fazla bilgi icin RFC 826 okuyabilirsiniz.
5)Cluster IP: DNS sunucunuzda tanimlayacaginiz IP. Bu IP hic bir zaman master ve slave node'ta direk tanimli olmayacaktir. Master up oldugunda bu IP icin alias yaratacak, goctugunde ise bu IP slave node'ta alias olarak tanimlanacaktir!!!!

Su ana kadar konseptlerden bahsettik. Bu asamadan sonra bu konseptleri kullanarak www.EnderUNIX.ORG  clusterimizi kuracagiz. Ilk asamada www.linux-ha.org/download adresinden heartbeat yazilimini indirecek ve sistemimize kuracagiz. Buna ek olarak surekli acik olmasini istedigimiz serviside her iki makina da kuracagiz ki bizim durumumuzda bu apache olacak. Kurulacak sistemin daha iyi anlasilmasi icin Sekil1 'e bakilabilir:

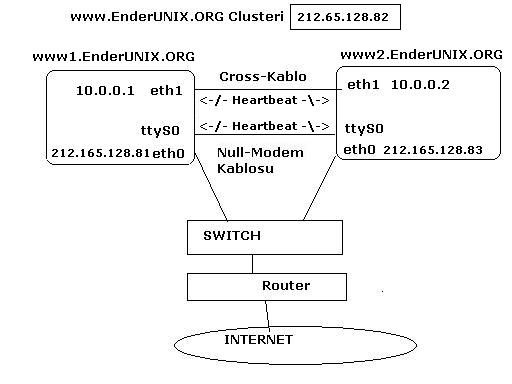

Sekil1

Simdi ustte gorulen grafigi biraz aciklayalim. Goruldugu uzere DNS'imizde www adresi olarak 212.65.128.82 adresi kayitlidir. Fakat www1 ve www2 makinalarinin yine bu adres segmentinde olan degisik IP'leri vardir. Fakat son kullanici sadece www'in karsiligi olan adresi yazarak istedigi sayfaya ulasilabilecektir. Gerekli filtrelemeler yaparak
212.165.128.81:80 ve 212.165.128.83:80 adresine ulasilmasi engellenilebilir.

Ek olarak dikkat edilecegi uzere heartbeat mesajlari farkli iki sistemden iletilmektedir. Bunlardan biri Seri kablo vasitasi ile digeri ise eth1 interface'leri ile. Ilk bakista Null-modem kablosunun kullanilmasi gereksiz gibi gozukebilir fakat eger SPOF 'lari azaltmak icin bu gereklidir. Unutulmamalidirki  tcp/ip stack'i de gocebilir fakat seri interface uzerinden iletilen mesajlar devam ederek sistemin durumu hakkinda saglikli bir bilgi edinilebilir. Ek olarak heartbeat yaziliminda seri interface'lerin tanimlanma zorunlulugu vardir.

Bu asamadan sonra sistemimize heartbeat yazilimini kurabiliriz.

#rpm -ihv <heartbeat_rpm_dizini>/heartbeat-EN_SON_VERSIOYON-i386.rpm


Bunun yaninda sisteminize Apache paketinide kurun. Apache kurulumu bu dokumanin kapsama alaninin disindadir. Fakat kurdugunuz apache'nin her iki makinada da ayni dizinde olmasina ozen gosterirseniz ileride daha az problem yasarsiniz.

Onemli NOT: Sistem baslangic scriptlerinden /etc/rc.d/rc*.d dizini altindaki apache baslangic linklerini silin. Sadece /etc/rc.d/init.d/ altindaki kalsin. Apache'nin baslatilmasi ve durdurulmasi ile heartbeat yazilimi ilgilenecektir!

1) /etc/ha.d/authkeys

   # md5 kullaniriz.
   auth 3
   3 md5 "benim sifrem"

Bu dosya heartbeat mesajlarinin gercekten istenen makina tarafindan alindigini belirlemek icin kullanilir ve dosyanin sahibi root olmalidir ve sadece root tarafindan okunabilmelidir. Aksi takdirde heartbeat calismayi reddeder. Kisaca

   #chmod 600 /etc/ha.d/authkeys


2) /etc/ha.d/ha.cf

Bu dosya cluster sistemindeki node'lari ve heartbeat mesajlarinin gonderilecegi arabirimleri belirlemek icin kullanilir.

# Sistemdeki node'lari belirleyin. Bu isimler mutlaka " uname -a " isimler olmalidir.

   node www1.enderunix.org
   node www2.enderunix.org
#udp mesajlarinin gonderilecegi interface

  udp eth1
#Heartbeat mesajlari kac saniye araliklarla gonderilecek

  keepalive 2
# Makinanin kac saniye sonra erisilemez olarak ilan edilecegi

  deadtime 10

#Seri arabirimin hizi

  baud 19200
# Hearbeat mesajlarinin hangi udp portundan gonderilecek

  udpport 694

# seri interface

  serial /dev/ttyS0

Seri interface'in mesajlari tasiyip tasimadigini su sekilde ogrenebilirsiniz:

www1# cat < /dev/ttyS0
www2# echo "Selam dunya" >/dev/ttyS0

Bu asamada www1 makinasinda Selam dunya yazisini gorebilmelisiniz.


3) /etc/ha.d/haresources

#Bu dosya hangi node'un master olacagini ve hangi servisin calistirilacagini belirler:

  www1.enderunix.org 212.65.128.82 httpd

Ustte gorulecegi uzere master node www1.enderunix.org. Cluster IP'si 212.65.128.82 ve /etc/rc.d/init.d altindaki baslangic servisinin adi httpd' dir .




 a)DRBD Lan'inizdaki bulunan bilgisayarlarin dosya sistemini mirrorlamak icin
 b) NBD (Network Block Device): Bu sistemde kernel ile file sistem arasina bir network layer koyarak master node'a yazilan bilgilerin ayni anda diger slave mode'a da yazilmasini saglar.
 Bu ve bunun gibi linkleri www.linux-ha.org adresinden bulabilirsiniz.

 RSYNC:

Sisteminize rsync paketini kurulu oldugunu farzediyorum. www1'i server www2'yi de client olarak ayarlayacagiz. Buna gore server'da basit olarak /etc/rsyncd.conf dosyasina

[ha]
 path = /var/www/htdocs
 comment = my HA system


Bu asamada rsync ile alakali bir kac sey soylemenin gerekliligini hissediyorum. Rsync iki sistem arasi dosya transferi icin yazilmis bir program ve sistemdir. Rsync'de amac mumkun olan en az bant genisligini yemek oldugundan dosya transferleri hususunda ftp ve bunun gibi protokollerden cok daha performansli olmaktadir. Ayrica rsyncd.conf'u degistirdikten sonra rsync process'ine HUP sinyalini gondermeye gerek yoktur. Rsync acilan her baglanti icin tekrar konfigurasyon dosyasini okur ek olarak rsync dosya transfer shell'i olarak yeni versiyonlarinda rsh yerine ssh kullanmktadir. Butun bunlardan sonra serverda (www1) rsync'yi daemon modunda calistiralim ve bu komutu gerekli sistem baslangic scriptlerine ekliyelim.

#echo "rsync --daemon" >> /etc/rc.local


Sira geldi client makinamizi konfigure etmeye. Clietn makinamizda basit olarak su scripti kullanabiliriz.

----- /etc/rsync.sh -------------
#!/bin/sh

LOGFILE=/var/log/rsync.log
LOCALDIR=/var/www/htdocs
REMOTEDIR=rsync://www1.enderunix.org/ha
rsync -avzH --stats --delete \
$REMOTEDIR $LOCALDIR >> $LOGFILE
---------/etc/rsync.sh-----------

Simdi bu scriptimizi cronumuza ekliyelim. Her 5 dakikada bir www1'deki degisiklikler (yeni dosyalar ya da silinen dosyalar) www2'ye gecirilsin.

Simdi heartbeat sistemimizi devreye sokabiliriz. Size tavsiyem oncelikle www1 yani master serverdaki heartbeat'i calistirin ondan sonra www2'yi calistirin.

#/etc/rc.d/init.d/heartbeat start
